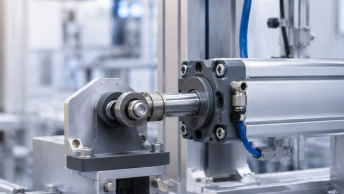

Как выбрать пневмоцилиндр для промышленного оборудования

Пневмоцилиндр преобразует энергию сжатого воздуха в линейное движение. От правильности его выбора зависят скорость рабочего цикла, точность перемещения, срок службы оборудования и безопасность персонала. Подбирать привод только по диаметру поршня или присоединительным размерам недостаточно: необходимо учитывать нагрузку, рабочее давление, ход, динамику механизма и условия окружающей среды.

Ниже — последовательный алгоритм, который поможет выбрать пневмоцилиндр для станка, упаковочной линии, конвейера, пресса, сортировочной установки или другого промышленного оборудования.

1. Определите задачу привода

Сначала нужно описать, что именно должен выполнять цилиндр: толкать, поднимать, прижимать, фиксировать, поворачивать механизм через рычаг или перемещать каретку. Для подбора понадобятся следующие исходные данные:

• масса и характер перемещаемой нагрузки;
• требуемое направление движения;
• длина хода;
• время выполнения хода или требуемая скорость;
• давление в пневмосети непосредственно у цилиндра;
• частота циклов;
• положение при монтаже;
• наличие боковых нагрузок;
• температура, запылённость, влажность и другие внешние условия.

Важно учитывать не только массу детали. Цилиндр также преодолевает трение в направляющих, сопротивление уплотнений, силу пружины, перепад высот и инерцию разгоняемых частей механизма.

2. Выберите тип действия

Пневмоцилиндры бывают одностороннего и двустороннего действия.

В цилиндре одностороннего действия воздух перемещает поршень только в одном направлении, а обратный ход выполняется пружиной или внешней силой. Такое решение подходит для зажима, выталкивания и других операций, где рабочее усилие требуется лишь в одну сторону. Следует помнить, что пружина уменьшает полезное усилие и ограничивает доступный ход.

В цилиндре двустороннего действия воздух поочерёдно подаётся в обе полости. Он создаёт управляемое усилие на прямом и обратном ходе и лучше подходит для большинства циклических механизмов. При втягивании штока усилие будет меньше, поскольку часть площади поршня занимает шток.

3. Рассчитайте требуемое усилие

Теоретическое усилие равно произведению рабочего давления на эффективную площадь поршня. Однако выбирать цилиндр точно по расчётной нагрузке нельзя. Потери давления, трение, ускорение и изменение нагрузки уменьшают фактический запас.

Для спокойного горизонтального перемещения обычно закладывают коэффициент запаса не менее 1,25–1,5. При высокой скорости, вертикальном подъёме, ударной или нестабильной нагрузке запас увеличивают. Затем по требуемому усилию определяют ближайший больший стандартный диаметр поршня.

Формулы, различия прямого и обратного хода и пример подбора приведены в статье «Как рассчитать усилие пневмоцилиндра». Для предварительного подбора также можно использовать калькулятор пневмоцилиндров.

4. Назначьте ход штока

Ход должен обеспечивать требуемое перемещение с учётом регулировки и монтажных допусков. Избыточный ход увеличивает габариты, расход воздуха и продолжительность цикла, поэтому выбирать его «с большим запасом» невыгодно.

При длинном ходе проверьте устойчивость штока к продольному изгибу, особенно если цилиндр толкает нагрузку. Чем больше вылет штока и усилие сжатия, тем выше риск потери устойчивости. В таких механизмах может потребоваться увеличенный диаметр штока, внешняя направляющая или иная компоновка привода.

Сам шток не следует использовать как направляющую для детали. Боковые усилия ускоряют износ втулки и уплотнений, вызывают заедание и утечки. Если нагрузка создаёт момент или движется по сложной траектории, применяют отдельные линейные направляющие либо привод с направляющими.

5. Учтите скорость и расход воздуха

Скорость зависит не только от цилиндра, но и от расхода воздуха через всю систему: пневмораспределитель, фитинги, пневматическую трубку, дроссели и глушители. Слишком малое проходное сечение приводит к медленному ходу и падению давления в полости цилиндра.

Скорость обычно регулируют дросселированием воздуха на выхлопе. Так движение получается более устойчивым. Если цикл должен быть быстрым, дополнительно оценивают пропускную способность распределителя и магистралей, а при необходимости устанавливают клапан быстрого выхлопа рядом с приводом.

Для защиты механизма в конце хода используют упругие элементы или регулируемое пневматическое демпфирование. Чем выше масса и скорость, тем больше кинетическая энергия, которую необходимо погасить. В тяжёлых и быстрых механизмах возможностей встроенного демпфирования может быть недостаточно — тогда предусматривают внешние амортизаторы.

6. Выберите конструкцию и стандарт

Стандарт определяет основные присоединительные и монтажные размеры. Это упрощает проектирование и последующую замену привода.

• Пневмоцилиндры по ISO 15552 подходят для большинства общепромышленных задач и выпускаются в широком диапазоне диаметров и ходов.
• Круглые цилиндры по ISO 6432 удобны при небольших усилиях и ограниченном пространстве.
• Компактные цилиндры по ISO 21287 выбирают, когда монтажная длина особенно важна.

Совпадение стандарта ещё не гарантирует полной взаимозаменяемости. Перед заказом следует проверить резьбу штока, расположение портов, длину корпуса, тип демпфирования, наличие магнита и допустимые параметры конкретной серии.

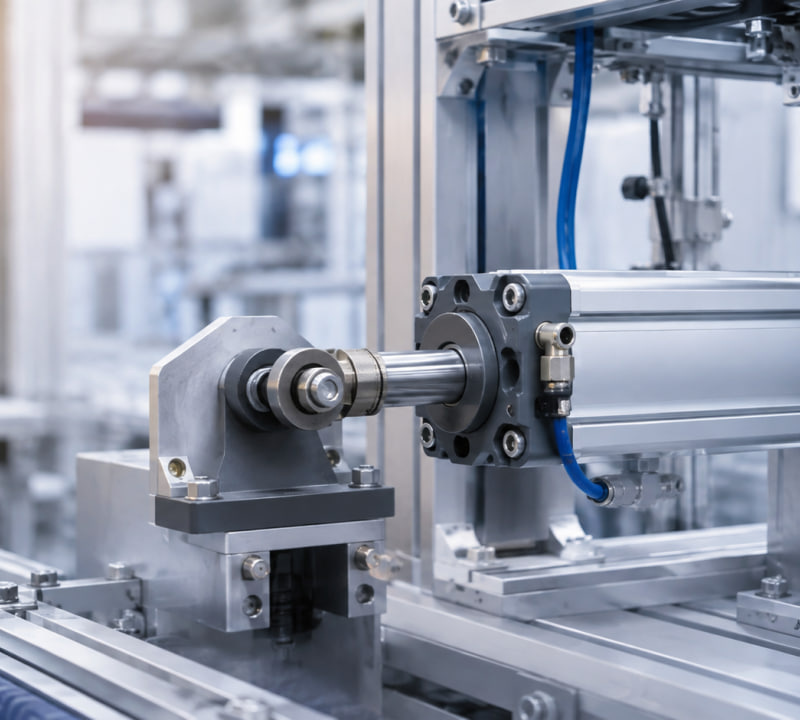

7. Подберите крепление и контроль положения

Способ монтажа должен соответствовать движению механизма. Неподвижные фланцы и лапы применяют при точном соосном монтаже. Проушины и шарниры позволяют цилиндру поворачиваться вслед за рычагом. Самоустанавливающийся шарнир на штоке компенсирует небольшое угловое отклонение, но не исправляет значительную несоосность.

Нужные вилки, шарниры, фланцы, лапы и другие элементы собраны в разделе принадлежностей для пневмоцилиндров.

Если системе управления необходимо подтверждение крайних или промежуточных положений, выбирают цилиндр с магнитом на поршне и совместимые датчики. Следует заранее проверить тип выходного сигнала, напряжение питания, способ монтажа датчика и возможность его регулировки по длине хода.

8. Проверьте условия эксплуатации

Перед окончательным выбором сравните условия на объекте с паспортом изделия:

• минимальное и максимальное давление;
• диапазон температур;
• допустимая частота срабатываний;
• качество сжатого воздуха;
• устойчивость материалов к влаге, маслам и химическим веществам;
• требования к чистоте, коррозионной стойкости и взрывозащите.

Загрязнение и конденсат сокращают срок службы уплотнений и распределительной аппаратуры. Стабильную работу системы помогает обеспечить правильно подобранное оборудование для подготовки воздуха: фильтр, регулятор давления и, когда это предусмотрено производителем, маслораспылитель.

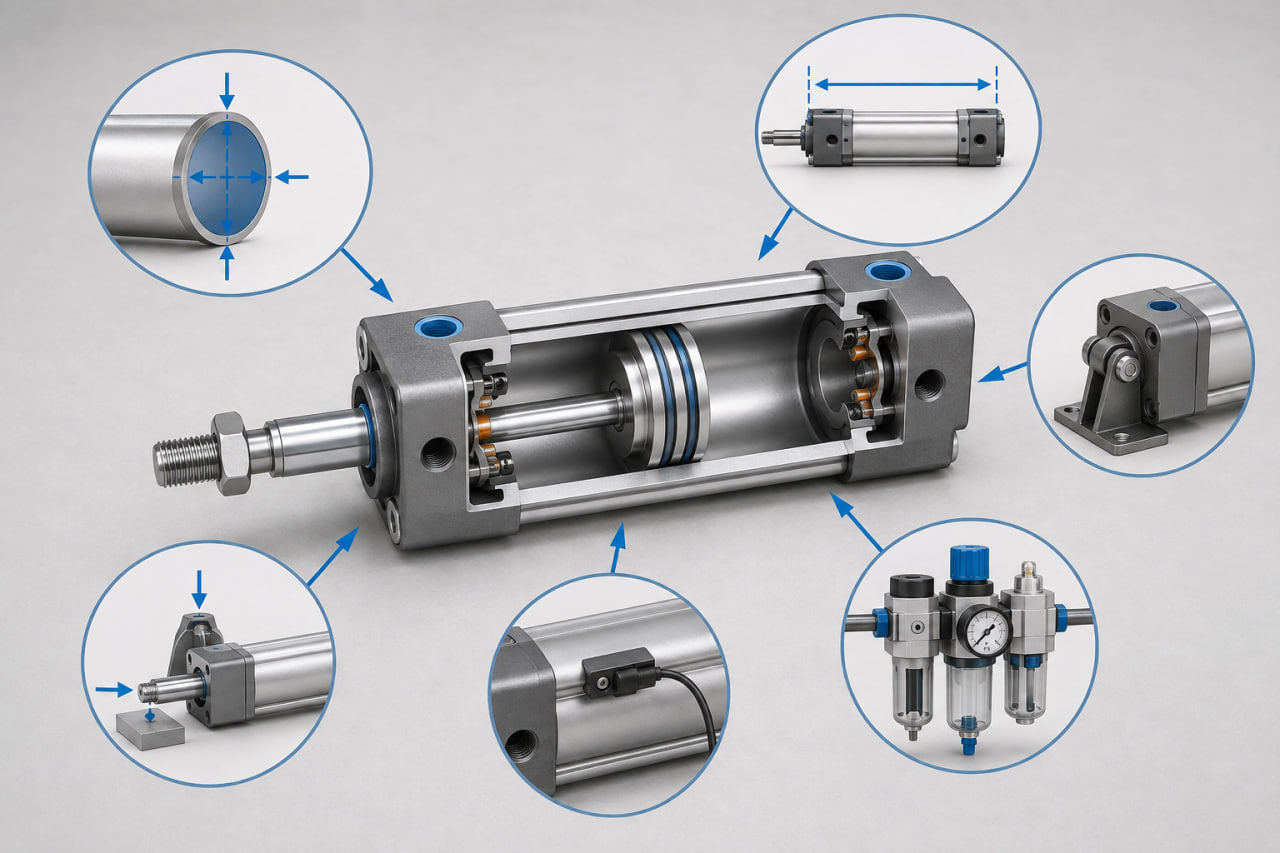

Краткий чек-лист выбора

Перед заказом проверьте:

1. Требуемое усилие рассчитано по фактическому давлению у цилиндра и имеет достаточный запас.
2. Диаметр поршня обеспечивает усилие в нужном направлении движения.
3. Ход соответствует перемещению, а длинный шток проверен на устойчивость.
4. Цилиндр не воспринимает недопустимые боковые нагрузки и моменты.
5. Распределитель, трубка и фитинги обеспечивают нужный расход воздуха.
6. Демпфирование рассчитано на массу и скорость механизма.
7. Стандарт, крепления, резьбы и датчики совместимы с оборудованием.
8. Температура, качество воздуха и среда находятся в допустимых пределах.

Грамотный подбор начинается с расчёта и заканчивается проверкой всей пневмосистемы в сборе. В каталоге «Пневмокипавтоматики» представлены цилиндры разных конструкций и типоразмеров, а также распределители, трубки, фитинги и монтажные принадлежности. Если исходных данных недостаточно или режим работы нестандартный, перед заказом стоит согласовать параметры со специалистом.
